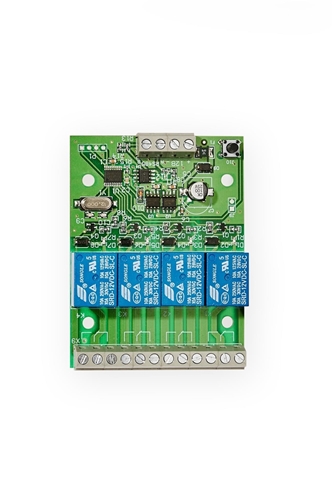

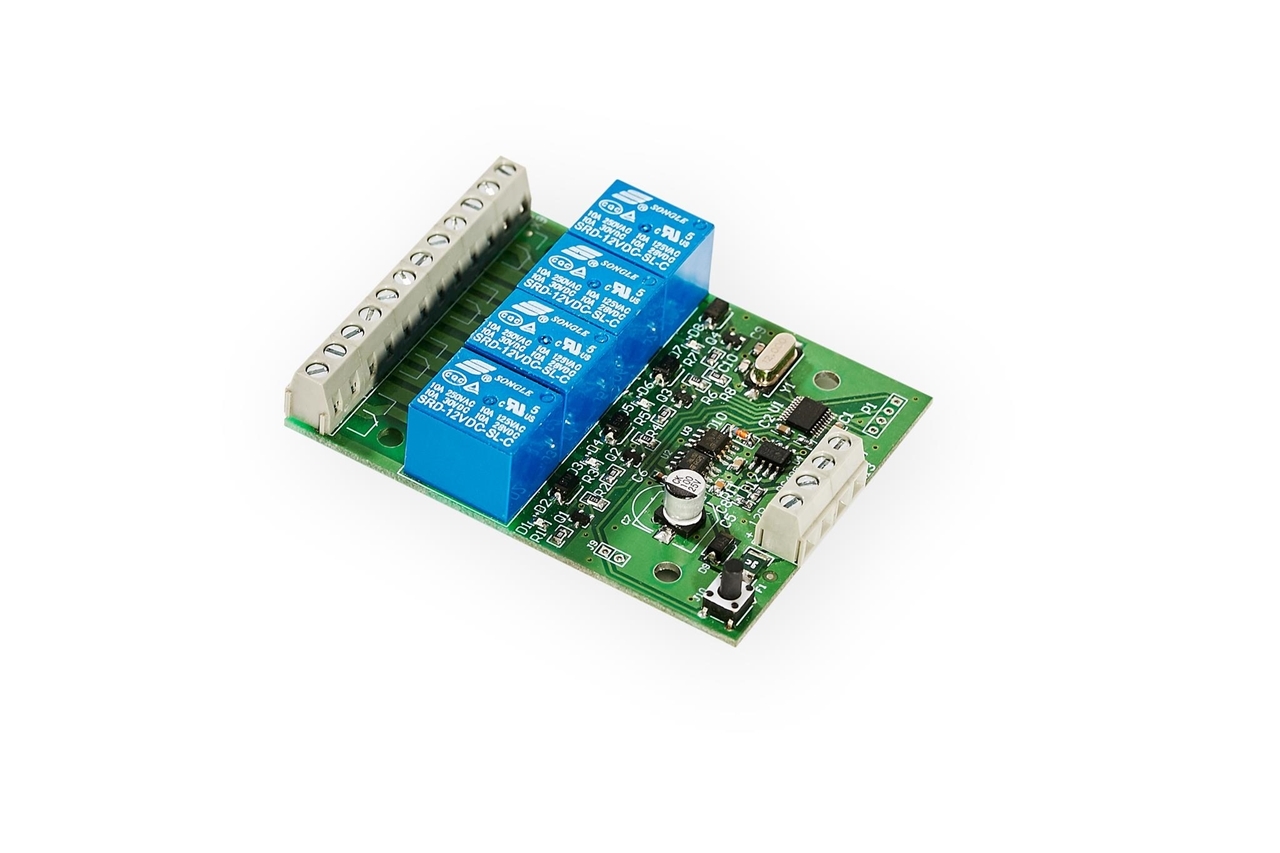

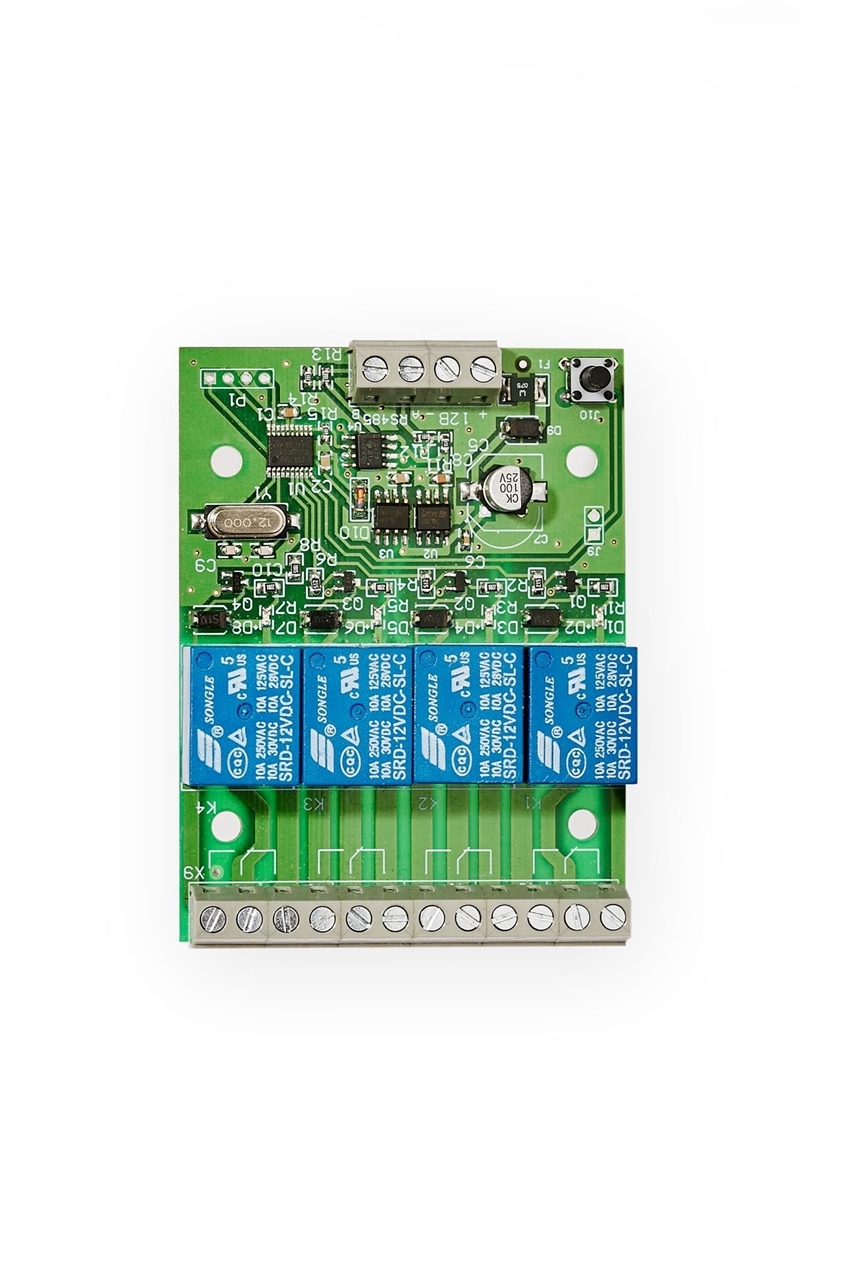

SRM-04. Релейный расширитель

SRM-04. Релейный расширитель.
1 500,00 ₽
  • subtitles Описание

    Общие сведения и основные технические характеристики

    1.1. Релейный расширитель SRM-04 (далее расширитель) предназначен для управления исполнительными устройствами, входящими в состав охранной сигнализации при совместном использовании с устройствами объектовыми оконечными (УОО) S632, S400, S400L, S800.

    1.2. Питание расширителя  осуществляется от внешнего источника постоянного тока напряжением от  10,2 до 13,8 В.

    1.3. Расширитель имеет электронную защиту от переполюсовки при подключении напряжения питания.

    1.4. Все подключения к расширителю производятся при помощи клеммных соединителей.

    1.5. Расширитель выполнен в бескорпусном исполнении (плата) для установки в бокс монтажный с классом защиты не хуже IP20.

    1.6. Расширитель имеет светодиодные индикаторы состояния каждого выхода, индикатор светится при наличии напряжения на обмотке соответствующего реле.

    1.7. Управление и опрос состояния расширителя производится по интерфейсу RS-485.

    1.8. Расширитель имеет датчик вскрытия корпуса (тампер).

    1.8. Срок службы расширителя  – не менее 10 лет.

    1.9. Параметры расширителя приведены в таблице 1.

    Таблица 1.

    Напряжение питания, В

    10,2-13,8 В

    Максимальный ток потребления, А

    0,18

    Тип выходов

    Контакты механического реле

    Количество выходов / конфигурация выходов

    4 / Переключение (COM, NO, NC)

    Максимальное коммутируемое напряжение, DC

    30В

    Максимальный коммутируемый ток на каждый канал, DC

    10A

    Максимальная коммутируемая мощность на каждый канал, DC

    240Вт

    Электрическая прочность изоляции: между обмоткой и контактами

    1500В

    Интерфейс управления

    RS-485 неизолированный

    Рабочий диапазон температур, град. С

    -25…+55

    Габаритные размеры (не более), мм

    84х64х21
