B401LI

Производитель: System Sensor

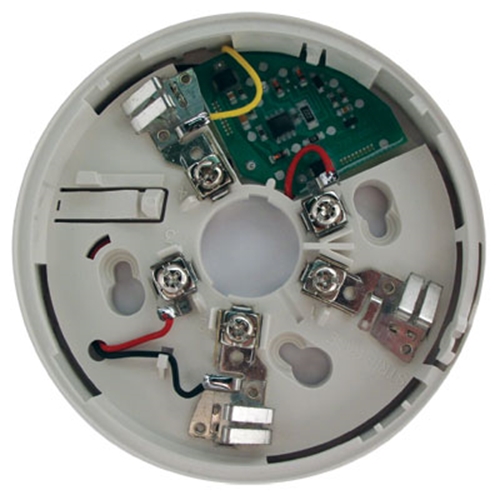

Базовое основание B401LI
0,00 ₽
  • subtitles Описание

    Общая характеристика:

    - Базовое основание B401LI предназначены для подключения адресных пожарных извещателей серии извещателей серии Leonardo: дымового ИП 212-60А Leonardo-О, теплового максимально-дифференциального ИП 101-24А-A1R Leonardo-Т и комбинированного ИП 212/101-3А-A1R

    - Уменьшение профиля извещателя примерно в два раза обеспечивает установка извещателя Leonardo с базой B401LI в универсальный монтажный комплект для подвесных потолков RMK400

    - Для монтажа адресной шины в трубах используется монтажная коробка SMK400, на которую устанавливается база B401LI

    - Использование монтажного комплекта WB-1 с базой B401LI позволяет защитить извещатель при установке в помещениях, где возможно образование конденсата из-за высокой влажности и перепада температур

    - База B401LI имеет контакты для подключения выносных светодиодных индикаторов

    - Все базы имеют терминалы с невыпадающими винтами, обеспечивают надежное крепление извещателей Leonardo в условиях транспортной тряски при установке на подвижных объектах и имеют защиту от несанкционированного извлечения.

    Базовое основание B401LI предназначено для подключения адресных извещателей серии Leonardo к адресному расширителю SEA-100L.

    Изолирующая база B401LI обеспечивает защиту адресной шины извещателей Leonardo от короткого замыкания, путем изоляции участка адресной шины (АШ), на котором обнаружено короткое замыкание. База B401LI имеет два изолятора, включенных симметрично, что позволяет использовать ее в адресных шинах, как радиального типа, так и кольцевого или смешанного типа, с ответвлениями и кольцевыми участками. На приведенной схеме изолирующими базами B401LI защищены ответвления адресной шины на каждый этаж и отрезки кольцевой адресной шины на чердаке.

    pic

    Вариант построения системы пожарной сигнализации, выполненной на базе серии Леонардо. Знаком “молния” показаны места установки баз В401LI со встроенными изоляторами.

    Включение изолятора базы в рабочий режим после устранения замыкания происходит автоматически. Установка изолирующих баз не требует уменьшения длины адресной шины. К одному адресному модулю может быть подключено до 20 изолирующих баз B401LI. Таким образом, кольцевая адресная шина с максимальным количеством извещателей 99 (для одного расширителя SEA-100L, всего возможно подключить до 3 расширителей) может быть разделена базами с изоляторами B401LI на участки в среднем примерно по 5 извещателей.

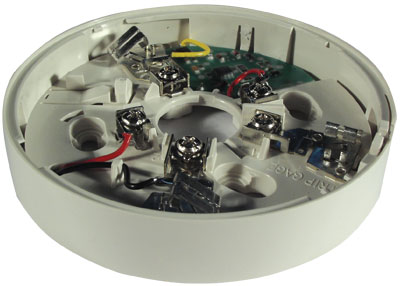

    В базовом основании B401LI установлены невыпадающие винтовые контакты, обеспечивающие удобство подключения к шлейфу. База поставляются с винтами, зафиксированными в максимально открученном положении. Винты имеют универсальные шлицы. Допускается подключение проводников с максимальным сечением 2,5 мм2. Имеется трафарет (STRIP GAGE) для определения длины зачистки проводников. К первому контакту базы B401LI может быть подключен выносной оптический сигнализатор.

    Все типы баз позволяют защитить извещатели от несанкционированного извлечения и обеспечивают надежное крепление в условиях транспортной тряски при их установке на подвижных объектах. После активизации функции защиты извещатель может быть снят только с использованием инструмента в соответствии с инструкцией.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

    Напряжение на выходе выносного устройства сигнализации

    3,0 В

    Номинальный ток выносного устройства сигнализации

    5 mA

    Диаметр базы

    102 мм

    Высота базы

    18,5 мм

    Вес, не более

    60 г

    Диапазон рабочих температур

    -30°C +70°C

    Допустимая относительная влажность

    до 95%

    ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ:

    Напряжение питания

    17 ... 30 В

    Ток потребления в дежурном режиме (без учета тока извещателя)

    100 мкA, макс.

    Пороговое напряжение срабатывания

    8,3 ... 10,6 В

    Время включения

    110 ... 400 мс

    Ток потребления в режиме короткого замыкания

    9,6 ... 11 мА

    Общее число баз B401LI в адресной шине

    20 шт., макс.

    СХЕМА ПОДКЛЮЧЕНИЯ

    pic

    НАЗНАЧЕНИЕ КОНТАКТОВ:

    Контакт базы

    Цепь

    1

    “+ВОС”

    2

    “-АШ”, “-ВОС”

    3

    “+АШ” Вход/Выход

    4

    не используется для внешних подключений

    5

    “+АШ” Выход/Вход
