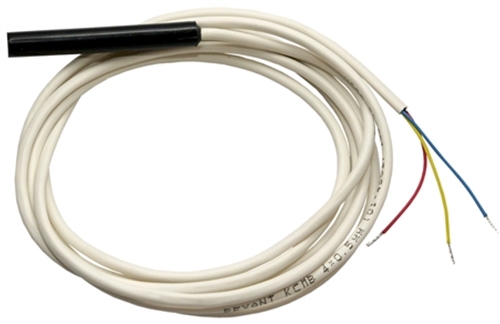

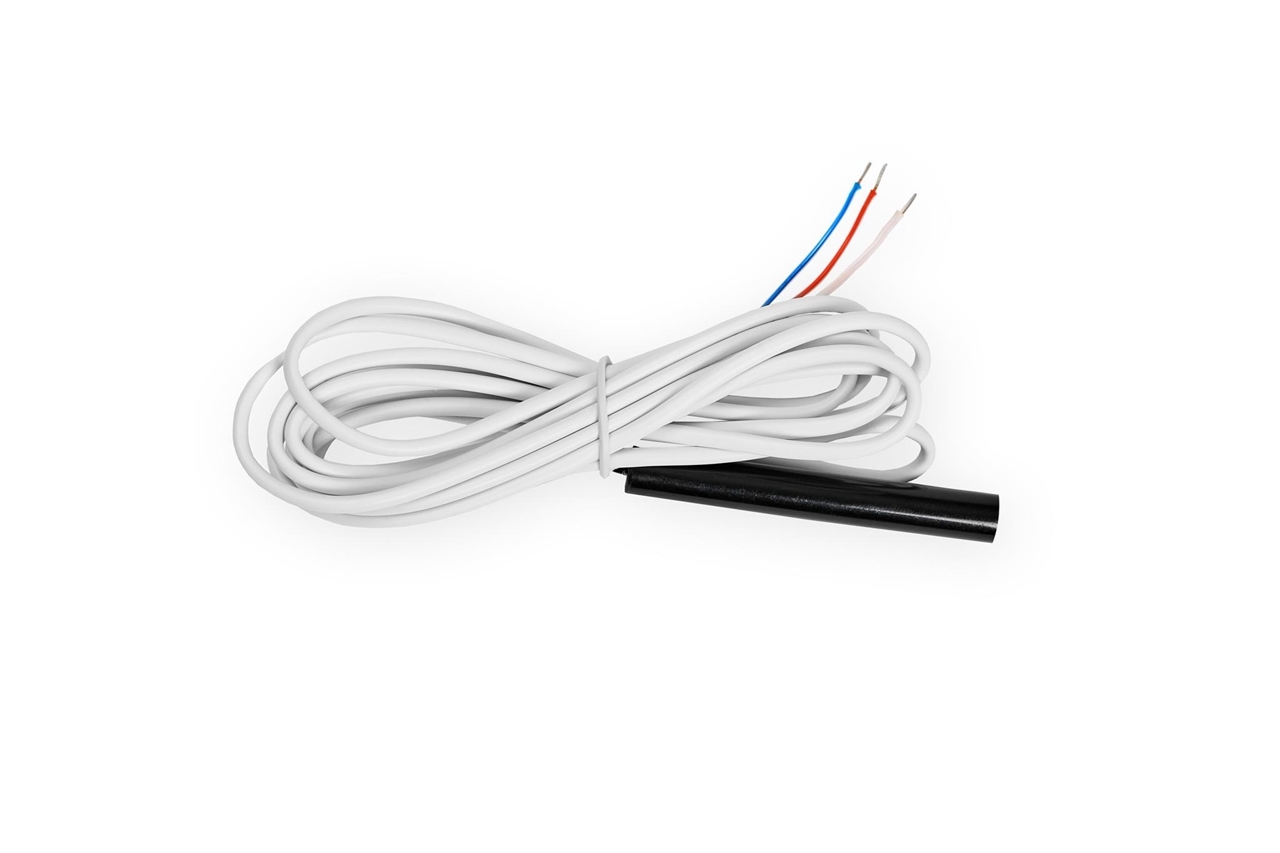

Габаритные размеры: длина=60мм, диаметр=8мм.
Датчик температурный предназначен для использования совместно со объектовым устройствами, кроме ретранслятора SR-103.
Температурный датчик является не настраиваемым оборудованием. Передача информации производится цифровым способом по протоколу Dallas 1-Wire (TouchMemory).
Подключение к УОО производится по интерфейсу Touch Memory.
Назначение и цветовая маркировка проводников кабеля датчика:
| НАЗНАЧЕНИЕ |
ЦВЕТОВАЯ МАРКИРОВКА 1 |
ЦВЕТОВАЯ МАРКИРОВКА 2 |
ЦВЕТОВАЯ МАРКИРОВКА 3 |
ЦВЕТОВАЯ МАРКИРОВКА 4 |
ЦВЕТОВАЯ МАРКИРОВКА 5 |
| Питание +12В |
Красный |
Красный |
Коричневый |
Желтый |
Желтый |
| Линия данных ТМ |
Желтый |
Белый |
Желтый |
Белый |
Белый |
| Общий |
Синий |
Синий |
Зеленый |
Зеленый |
Коричневый |
В НАСТОЯЩЕЕ ВРЕМЯ ПРОИЗВОДИТСЯ ДАТЧИК СО 3-Й ЦВЕТОВОЙ МАРКИРОВКОЙ.
В случае необходимости допускается наращивание кабеля до 30м.
Срок службы изделия – не менее 10 лет.
ПАРАМЕТРЫ:
| Напряжение питания, В |
9-15 |
| Максимальный потребляемый ток, мА |
5 |
| Рабочий диапазон температур, гр. С |
-55...+125 |
| Длина кабеля, м |
1,8 |
