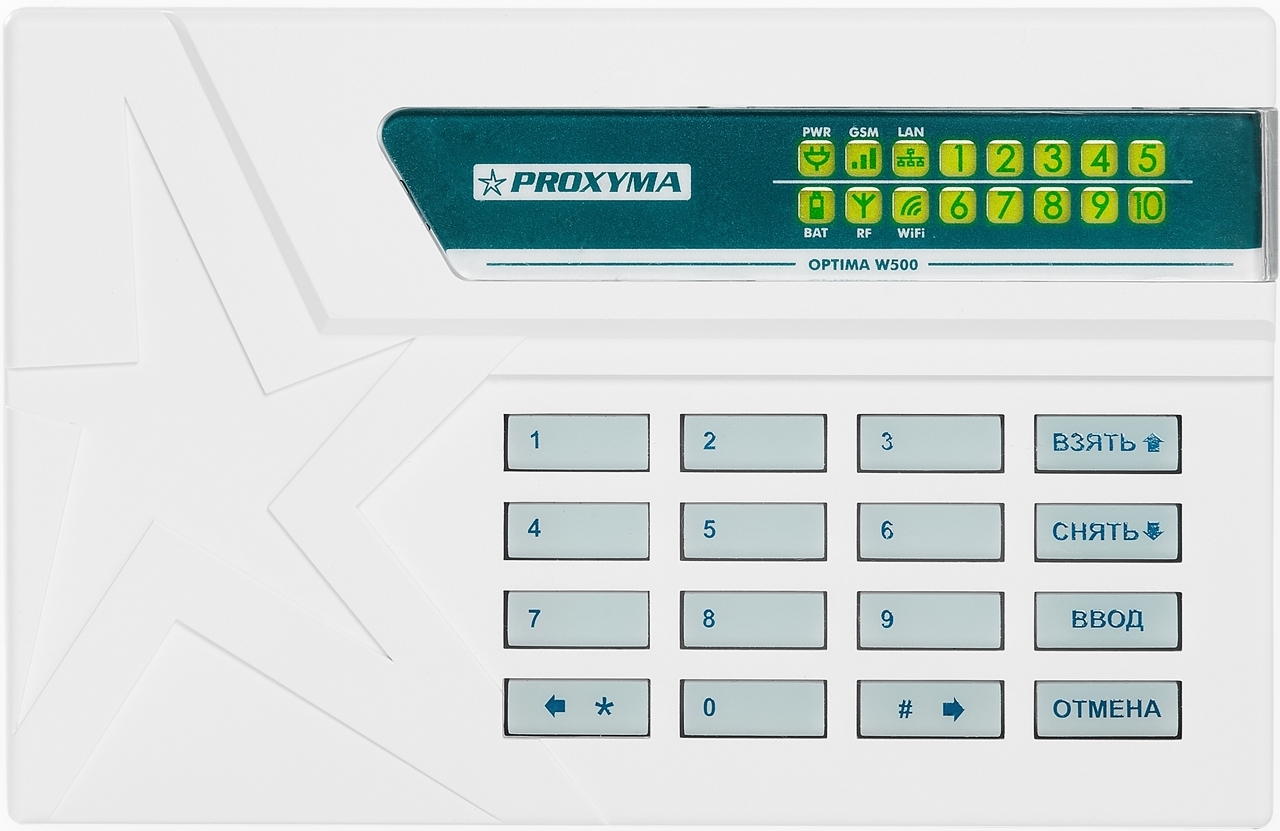

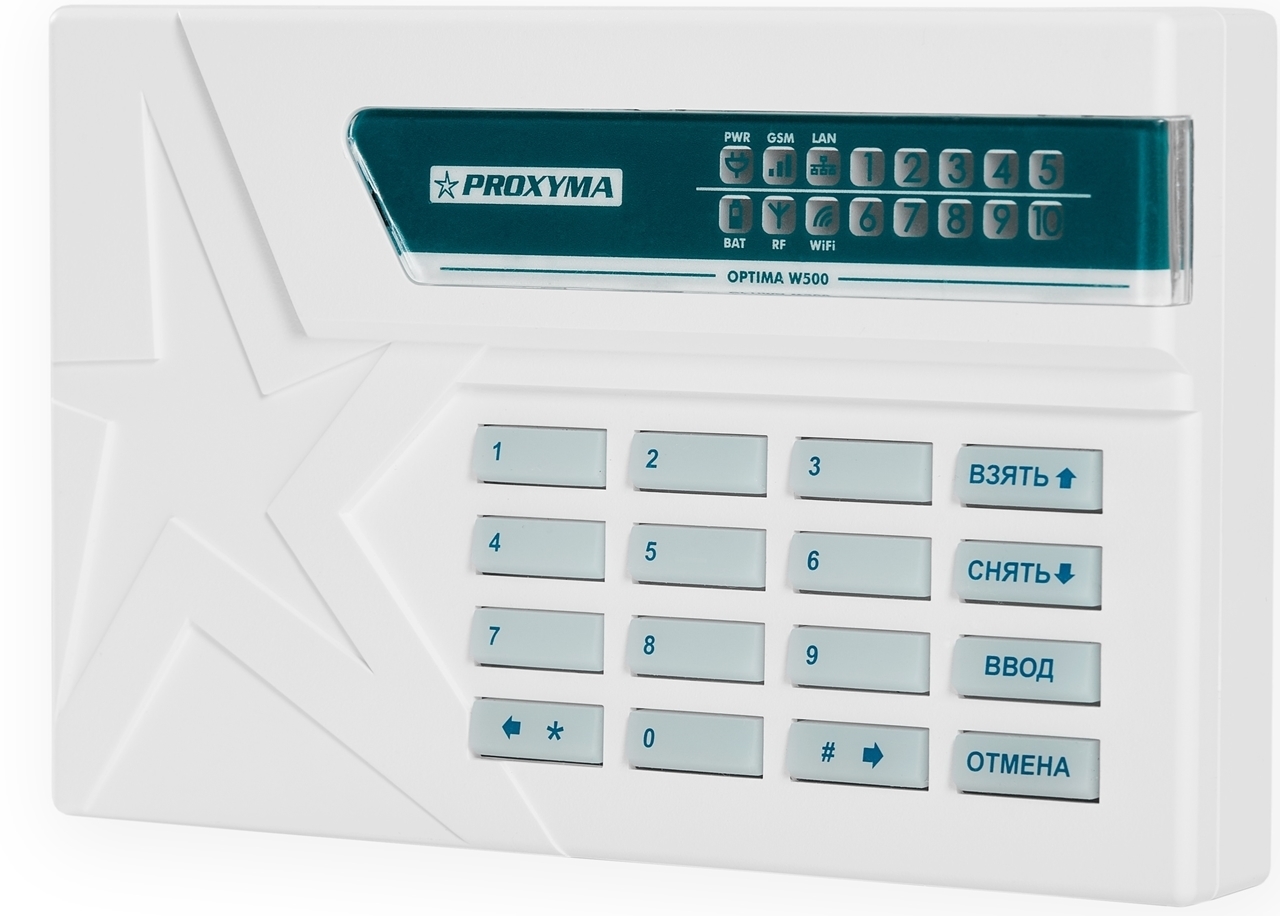

Устройство оконечное объектовое W500 Оптима

Устройство оконечное объектовое W500 Оптима предназначено для контроля состояния охранно-тревожной и пожарной сигнализации и несения службы на охраняемом объекте, выполнения заданных управляющих действий на объекте при наступлении контролируемого события, передачи тревожных и информационных извещений на Пульт централизованного наблюдения (ПЦН) и/или сотовый телефон клиента. Основное применение устройства – система передачи извещений «Центавр Проксима»
  • subtitles Описание



    1.1 Устройство оконечное объектовое W500 Оптима предназначено для контроля состояния охранно-тревожной и пожарной сигнализации и несения службы на охраняемом объекте, выполнения заданных управляющих действий на объекте при наступлении контролируемого события, передачи тревожных и информационных извещений на Пульт централизованного наблюдения (ПЦН) и/или сотовый телефон клиента. Основное применение устройства – система передачи извещений «Центавр Проксима»

    1.2 УОО является программируемым устройством с энергонезависимой памятью емкостью 32Кб. Программирование конфигурации может осуществляться c персонального компьютера (ПК) при подключении УОО по интерфейсу USB или удаленно по любому каналу связи (в GSM-канале в режимах CSD или GPRS), а также при помощи SMS-команд с телефонов управления ПЦН.

    1.3 УОО обеспечивает одновременное обслуживание трех каналов связи с ПЦН и клиентами: канал мобильной сотовой связи стандарта GSM 900/1800 МГц с поддержкой 2 SIM-карт, Ethernet 10/100, Wi-Fi. В УОО поддерживается установка двух SIM-карт, позволяющих резервировать операторов мобильной сотовой cвязи и осуществлять автоматический переход на другого оператора.

    1.4 УОО имеет встроенное приемно-передающее радиоканальное устройство (РПП) «Астра РИ-М» и поддерживает работу беспроводных адресных извещателей производства ЗАО НТЦ «Теко».

    1.5 УОО имеет встроенную 16-кнопочную клавиатуру, обеспечивающую полное управление объектом, а также поддерживает считыватели ТМ.

    1.6. УОО имеет встроенный звуковой сигнализатор и 16 светодиодных индикаторов, отображающих состояние ШС, питания и каналов связи объекта.

    1.7 УОО рассчитано на круглосуточную работу при температуре окружающей среды от -20 до +55°С и относительной влажности до 93% (при 40°С).

    1.8 Питание УОО осуществляется от источника постоянного тока напряжением от 10,5 до 15 В или от встроенной аккумуляторной батареи в диапазоне питания от 3,7 до 4,2 В..

    1.9 УОО сохраняет работоспособность и не выдает ложных извещений при воздействии внешних электромагнитных помех УК2, УЭ1 и УИ1 второй степени жесткости по ГОСТ 50009-2000. Уровень радиопомех, создаваемых УОО, соответствует требованиям Норм 9-93, НПБ 57-97 и ГОСТ Р 50009-2000.

    1.10 УОО поддерживает пять проводных и до 94 беспроводных адресных шлейфов сигнализации (ШС), которым могут быть назначены типы: «Охранный», «Пожарный», «Технологический», «Круглосуточный 24 ч», «Вход-выход», «Контроль наряда», «Проходная зона», «Тревожная кнопка», «Тампер (cназначенным типом)». Допускается комбинация проводных и беспроводных ШС в одном разделе.

    1.11 УОО распознает состояния проводных шлейфов по величине их сопротивления: «Норма», «Нарушение», «Обрыв», «Короткое замыкание», «Вероятная пожарная тревога» (при включенном режиме «Двойная сработка»).

    1.12 УОО сохраняет работоспособность при сопротивлении шлейфа охранной и тревожной сигнализации (без учета сопротивления выносного элемента) не более 1 кОм и сопротивлении утечки между проводами ШС или каждым проводом и «землей» не менее 20кОм.

    1.13 УОО сохраняет работоспособность при сопротивлении шлейфа пожарной сигнализации (без учета сопротивления выносного элемента) не более 100 Ом и сопротивлении утечки между проводами ШС или каждым проводом и «землей» не менее 50кОм.

    1.14 Основные технические характеристики УОО приведены в таблице 1.

    1.15 Поддержка проводных и беспроводных датчиков температуры.

    Таблица 1 - Основные технические характеристики УОО

    Параметр

    Значение

    Количество информационных зон (ШС) 99
    Количество организуемых разделов (группировок информационных зон) 10
    Напряжение основного питания, В 10,5-15,0
    Максимальная потребляемая мощность, Вт, не более 5
    Ток, потребляемый в дежурном режиме, не более, мА 120
    Напряжение на входах шлейфов в дежурном режиме, В 12
    Предельная величина тока для охранных ШС2…5, мА, не более 5
    Предельная величина тока для пожарного ШС1, мА, не более 12
    Сопротивление шлейфа в состоянии «Норма», кОм 2-15
    Сопротивление шлейфа в состоянии «Нарушение», кОм < 2 или > 15
    Сопротивление пожарного ШС в состоянии «Обрыв», кОм > 50
    Сопротивление пожарного ШС в состоянии «Замыкание», Ом < 200
    Допустимое изменение сопротивления шлейфа в дежурном режиме, не переводящее шлейф в состояние «Тревога»,% Программируемое, 20
    Количество программируемых выходов (выходы К1 и К2  с выбором типа «ВК» или «управляемы +12В», выход К3 – ВК - совмещен с ШС 1) 3
    Максимальный коммутируемый ток, А (выходы К1 и К2) 0.5
    Максимальный коммутируемый ток, А (выходы OK К3) 0.5
    Емкость памяти кодов ключей TouchMemory/клавиатуры 32
    Максимальное количество получателей извещений 5
    Максимальное количество направлений доставки извещений (НД) 9
    Максимальное количество телефонных номеров в одном НД 10
    Емкость энергонезависимого журнала событий не менее 256
    Поддерживаемые протоколы передачи (поддержка шифрования AES 128 в протоколах Pro-Net, Pro-M) Ademco Contact ID, SMS, SIA-IP, Pro-Net, Pro-M, Аргус-СТ, Контакт-CSD
    Габаритные размеры УОО, мм 165х115х30 мм.



    1.12 Средний срок службы УОО – не менее 10 лет.

    2 Комплектность

    2.1 УОО поставляется в пластиковом корпусе со встроенной клавиатурой и GSM-антенной. УОО имеет два исполнения W500L (каналы GSM, LAN) и W500WL (каналы GSM, LAN, Wi-Fi).

    Комплект поставки УОО приведен в таблице 2.

    Таблица 2 – Комплектность поставки

    Наименование устройства или
    документа

    Кол-во

    Обозначение

    УОО W500 Оптима 1 шт. ПРКЕ.425648.021
    Комплект оконечных резисторов (5 шт.) 1 шт. -
    Комплект самоклеящихся ножек (4 шт.) 1 шт. -
    Паспорт 1 экз. ПРКЕ.425648.021 ПС
    Упаковка 1 шт. -
